// АКПП: ZF6HP26 // Двигатель: 4.8L // Привод: полный // Год: 2005 // Пробег: 292 000 км. // Владелец: 2-й // Замен масла: 1 //
Клиент обратился к нам для диагностики и ремонта АКПП. Начали беспокоить пробуксовки передач в момент набора скорости, при достижение повышенных передач, происходил сильный удар, после чего АКПП переключалась в аварийный режим. Диагностика выявила плохие данные коррекций пакетов передач, что указывало на износ деталей в механической части. Согласовали с клиентом снятие и дефектовку коробки.

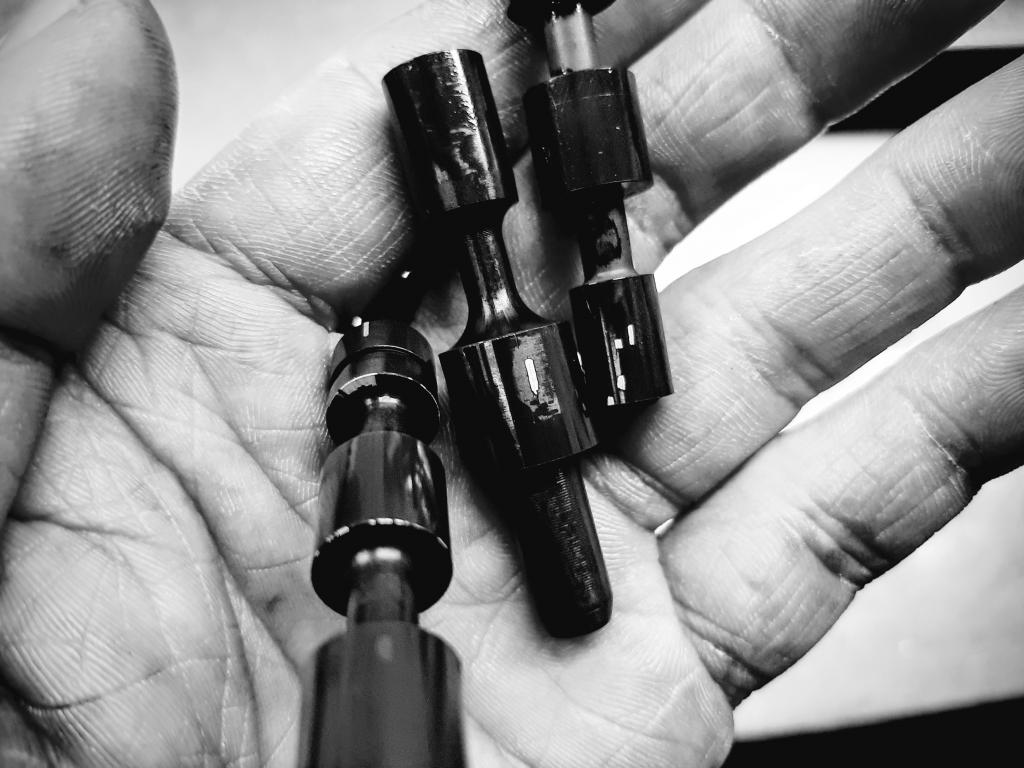

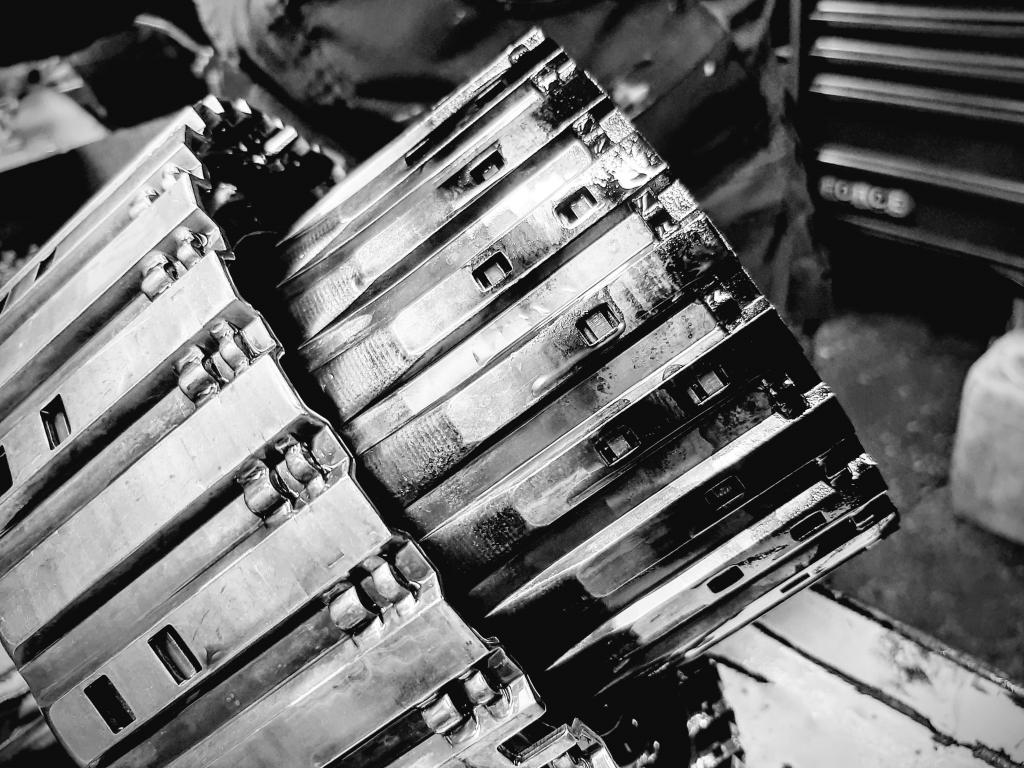

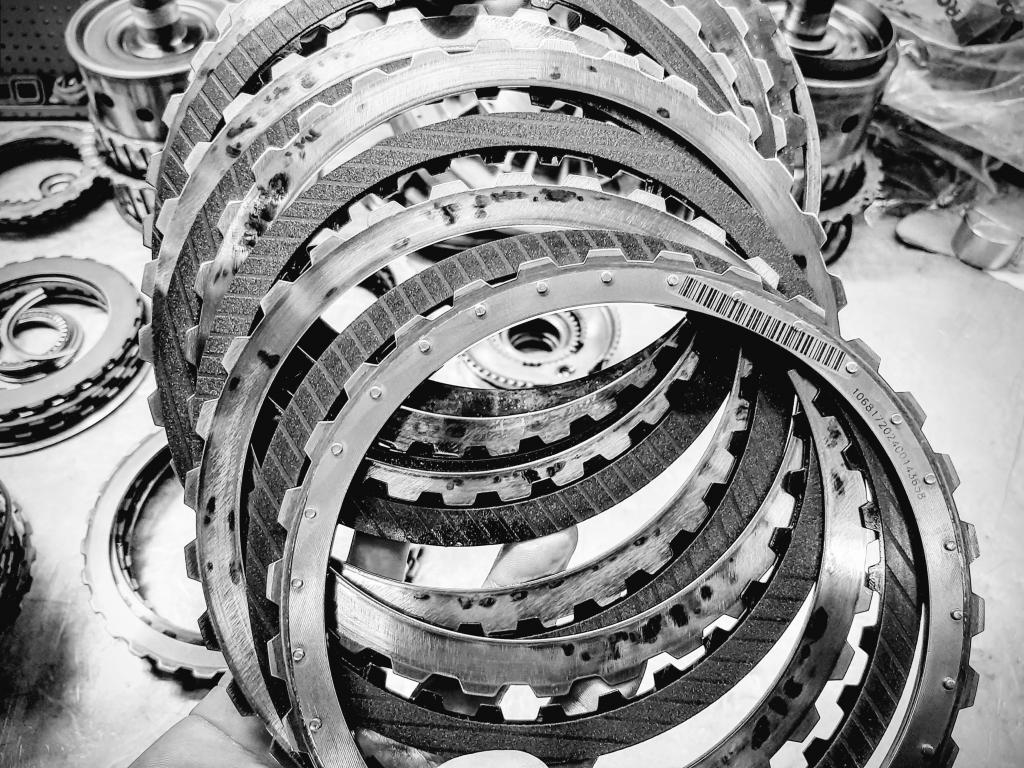

Дефектовка выявила износ втулок, выработку шайб сателлитов планетарного ряда, пакеты фрикционных и стальных дисков были сгоревшими. В гидроблоке были изношены клапана давления, сепараторная пластина, соленоиды и демпферы. В гидротрансформаторе был изношен подшипник, уплотнитель и фрикционный диск. Согласовали с клиентом стоимость ремонта и запустили в работу.
Провели капитальный ремонт АКПП - отремонтировали планетарную передачу, ⠀

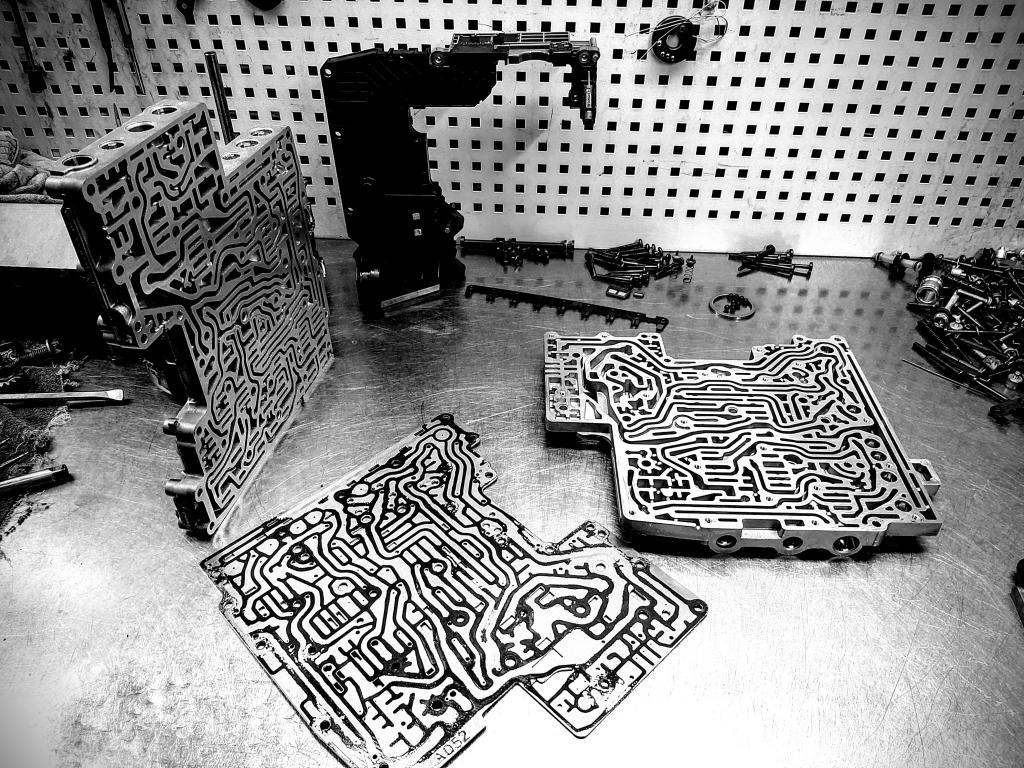

заменили комплект фрикционных дисков, комплект стальных дисков, комплект сальников/прокладок, комплект втулок, поддон с фильтром. Восстановили гидроблок - промыли гидроплиты, заменили 3 клапана давления, сепараторную пластину, демпферы, комплект соленоидов. Восстановили гидротрансформатор. Выполнили монтаж, заправили жидкость ATF.
Сроки ремонта АКПП - 2 дня
Гарантия на ремонт - 2 года, без ограничений по пробегу и эксплуатации.
Стоимость ремонта (с запчастями под ключ) - 117.000 руб.
